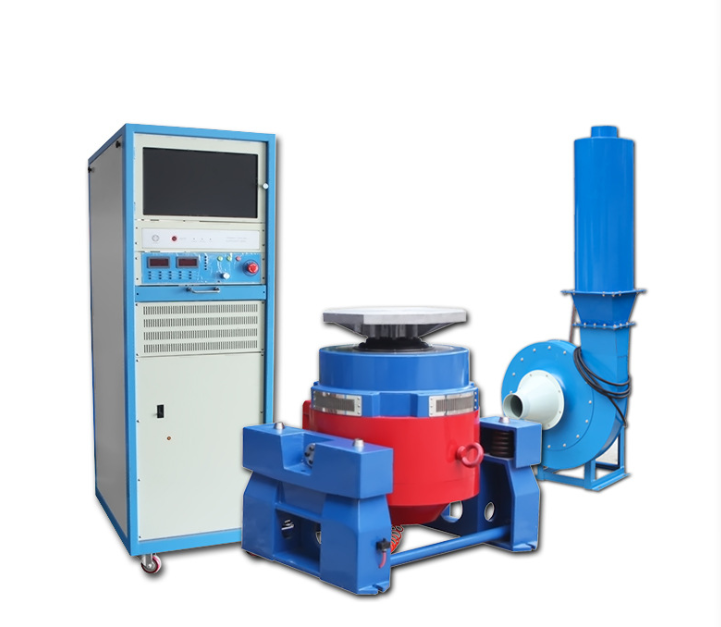

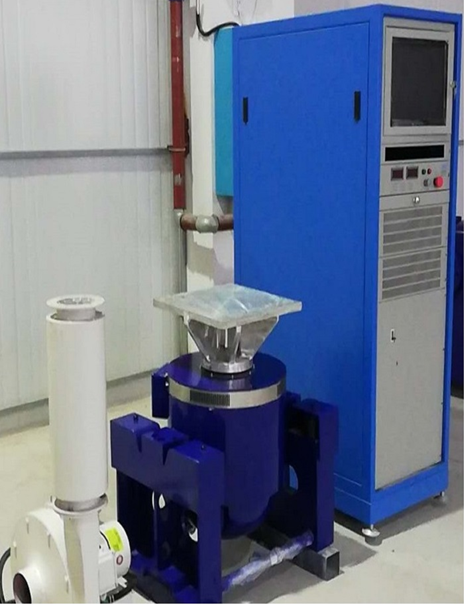

電動振動試驗系統+振動控制儀
機器型號: HH-300/HHZ200
一、產品應用
振動測試就是激勵或沖擊某部件或裝置，看它在真實環境中會是如何反應。振動試驗的應用范圍極為廣泛，從電路板、飛機，艦船、火箭、導彈、汽車和家用電器等工業產品。
能為您提供整個激振和測試方案，并根據國家和國際標準，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM、ISTA、JESD22等，為您證明產品的品質。

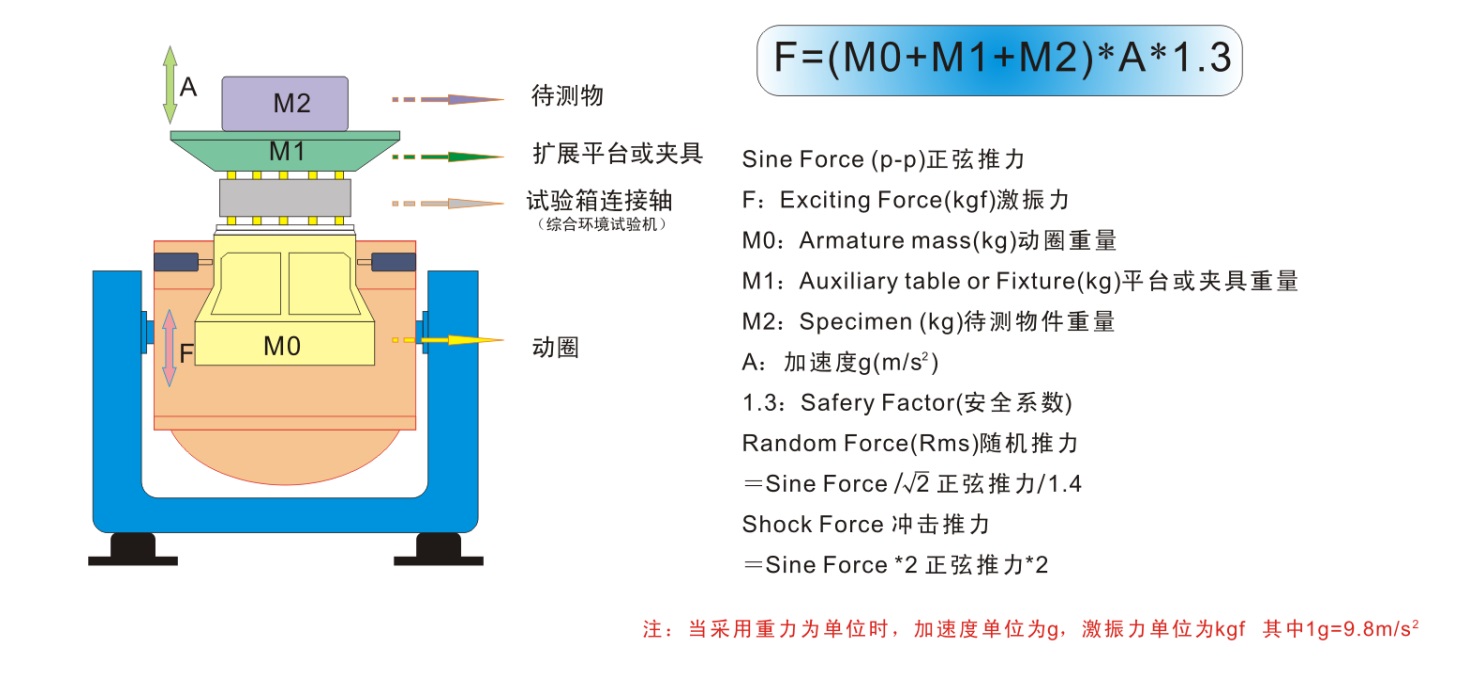

二、振動機選型公式及振動發生器結構圖
① 貴司提供的試驗條件；
② 試驗類型：Sine sweep； Random;
③ 頻響范圍：2-3000Hz
④公式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)

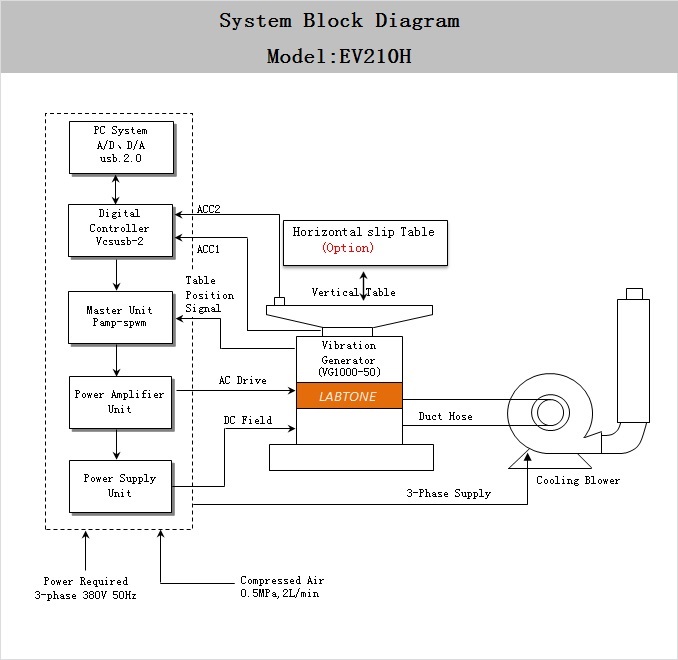

三、設備原理方框圖
| 項目 | 配 置 說 明 | 數量 |
| 1. | 振動臺體 | |
| HH-300電磁式激振發生器 | 1臺 | |
| FP-300冷卻風機(含消音器) | 1臺 | |
| HHZ200垂直擴展臺面 200mm*200mm | 1臺 | |
| 2. | 數字開關功率放大器 | |
| KA-300數字開關功率放大器 | 1臺 | |
| 伺服保護系統 | 1套 | |
| 勵磁電源 | 1套 | |
| 3. | 數字振動控制器HHSUPER-2 | |
| 2通道數字振動控制器主機 | 1臺 | |
| 系統加速度傳感器 | 2PCS | |
| 控制電腦 | 1套 | |
| 控制軟件：正弦、隨機、典型沖擊 | 1套 | |
| 4. | 隨機附件 | |
| 延長電纜線、風管 | 1套 | |
| 操作說明、檢驗報告、合格證、保養手冊等 | 1套 | |
| 附屬專用工具 | 1套 | |
| 振動壓桿/壓條夾具 | 1套 |
| 最大加速度 | 100G(980 m/s2) |
| 5.1、HH-300電磁式激振發生器參數 | |
| 最大正弦激振力 | 300Kg.f peak |
| 最大隨機激振力 | 300Kg.f r.ms |
| 最大沖擊激振力 | 600Kg.f peak |
| 頻率范圍（空載） | 2～3000 Hz |
| 最大位移 | 25.4 mm p-p |
| 最大速度 | 1.8m/s |
| 最大加速度 | 100G(980 m/s2) |
| 5G (50 m/s2) | |
| 5.2、最大負載（正弦）F=M.A | |
| 10G (100 m/s2) | |
| 20G (200 m/s2) | |
| 30G (300 m/s2) | |
| 一階諧振頻率（空載） | 3200 Hz±5% |
| 有效載荷 | 120 kg |
| 隔振頻率 | 2.5 Hz |
| 動圈直徑 | Ф150 mm |
| 動圈質量 | 3kg |
| 臺面螺釘 | 17×M10 |
| 漏磁 | ＜10gauss |
| 容許偏心力矩 | 300N.m |
| 設備尺寸 | 845mm×790mm×840mm（不含擴展臺面） |
| 設備重量 | 約800Kg |
| 5.3、KA-300 數字開關功率放大器 | |
| 輸出功率 | 3.2KVA |
| 輸出電壓 | 100V |
| 輸出電流 | 30 |
| 功放效率 | ≥90% |
| 開關頻率 | 116KHz |
| 信噪比 | ≥65dB |
| 噪聲 | ≤70dB |
| 功放尺寸 | L 950 × W 550 × H 1700 mm |
| 5.4、伺服保護系統 | |
| 功能 | 溫度、風壓、過位移、過電壓、過電流、輸入欠壓、外部故障、控制電源、邏輯故障、輸入缺相等 |
| 5.5、數字振動控制器 HHSUPER-2 | |
| 硬件配置 | 2通道輸入,1個輸出通道 正弦、隨機、 |
| 控制電腦 | 原裝電腦配17″液晶顯示器、鍵盤/光電鼠標 |
| 軟件 | 中/英文操作，可進行時域和頻域分析，信號源、正弦掃頻分析等。可自動生成WORD試驗報告，信號與數據的顯示、存儲、設置測試參數和分析功能。 |
| 操作系統 | Windows 7/10 |
| 加速度傳感器LAB | 頻率范圍：0.5—7000Hz 靈敏度：30PC/g 溫度范圍：-40 - 160℃ |
| 5.6、HHZ垂直擴展臺面 | |
| 材 質 | 鋁合金，表面硬質陽極處理 |
| 尺 寸 | 200 × 200 mm |
| 固定孔位 | M10不銹鋼螺套，經久耐磨 |
| 使用頻率 | 正弦300 Hz ，隨機1000 Hz |
| 重 量 | 3KG |
| 5.7、FB-300冷卻風機(含消音器) | |
| 風機功率 | 0.75KW |
| 流量 | 12m3/Min |
| 5.9、電氣要求 | |
| 電源 | AC3相380V/50Hz， 8 KVA |
| 壓縮空氣 | 自備打氣工具 |
| 接地電阻 | ≤4Ω |
| 六、設備性能介紹： | |
| 6.1、振動臺體HH-300 | |
| 6.1.1、動圈 | 振動臺配備鑄造和手動加工的動圈，光電氣動負載支持系統和雙軸承軸向導向。雙軸承導向是一個獨特的功能，在振動試驗過程中，有助于減少軸向的動態交叉和轉動，具有優越的耐用性。 |
| 6.1.2、勵磁線圈 | 采用雙磁路結構、漏磁低，磁場均勻 |
| 6.1.3、臺體表面 | 采用先進的磷化處理及汽車烤漆技術，具有長期防磨防銹作用。 |

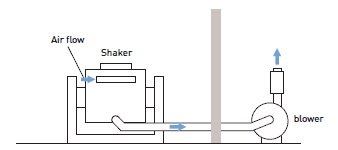

| 6.1.4、臺體風機 | 采用低噪音風機、改進臺體進風結構，勵磁線圈采用蜂窩式風道、中磁環采用雙層分流式風道等，采用了新型的風道設計，增強冷卻效果。 |
| 6.2、KA數字開關功率放大器 | KA系列數字開關功率放大器采用性能可靠的MOSFET或IGBT技術， a.具有高穩定性及可靠性 b.符合歐盟“CE”標準要求 c.采用正弦倍頻脈寬調制技術，功率放大器信噪比高。 d.采用開關電源的工作原理，轉換效率高。 e.采用電子自動均流技術 f.安全性能好。 |
| 6.3、伺服保護系統 | 保護功能齊全，具有電網過壓、欠壓、缺相、邏輯故障、功率模塊直通、過溫、輸出過電流、輸出過電壓、驅動電源、臺體過位移、臺體溫度、外部連鎖等 |
| 6.4、垂直擴展平臺 | 擴展平臺通常用來作為更大的安裝試件的平臺，可以是方形或者圓形或者用戶自定義。為了減少擴展平臺的動態特性影響，所有的擴展平臺必須通過建模分析其模態頻率，這些擴展平臺一般由鎂合金鑄造而成且附著阻尼材料。 |
| 6.5、光電自動對中系統 | 自動調整動圈位置，使之保持在平衡狀態。自動對中系統確保動圈在加載和卸載過程始終處于中心位置。 |
| 七、數字振動控制器HHSUPER-2介紹 | |
| 振動控制器采用先進的分布式結構體系，閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的穩定性和高精度。硬件采用主頻高達300MHz 的32 位浮點DSP 處理器、24 位分辨率的ADC/DAC，配合高精度浮點數字濾波和硬件電路的低噪聲設計技術，控制器隨機控制動態范圍大于90dB，信噪比大于100dB。 | |
| 7.1振動控制器特點 | a、高性能與可靠性 閉環控制由DSP 處理器實現，PC 機獨立于控制環之外，保證了控制系統的實時與高效，能及時、快速地響應試驗系統的任何變化，確保控制的可靠性和高精度。所有輸入通道都有24 位分辨率的ADC、低噪聲硬件設計、以及內置模擬和數字抗混疊濾波器，有效地保證了分析的高精度。 b、操作簡捷 基于Windows 的應用軟件操作方便、輔助功能豐富。系統功能強大的自動向導和測試報告自動生成功能使重復又枯燥的測試任務變得簡單。測試參數設置豐富嚴謹，同時USB2.0 接口使它與計算機的連接更加緊密和諧。 c、強大的功能與靈活性 振動控制器一個功能強大的振動控制平臺，可以完成多項復雜任務。在同一硬件平臺上，配置不同的應用軟件，能完成多種分析任務，以滿足您的不同測試分析需要。控制器采用模塊化設計，能根據不同的用戶需要配置相應的硬件和軟件，滿足用戶的不同需求。 d.試驗安全性 控制器可提供小量級信號控制，以獲得系統振動控制的預覽；該方法可幫助測試工程師預先確定噪聲等級，并粗略地了解系統的傳遞函數等特性。還有多項安全性檢查與互鎖設置，最大程度保證了測試人員、測試物體以及振動臺設備的安全性。若系統出現異常，可立即按下系統內置的終止鍵結束測試 e.測試報告生成 支持一鍵快速生成word 格式或PDF 格式測試報告功能，您只需點擊報告生成按鈕就可以得到當前的試驗結果。從基本的試驗控制功能描述到具體的試驗設置參數，從控制目標譜曲線到試驗時域和頻域曲線，一應俱全。方便您按不同的測試報告規范進行修改制作，可直接打印和打印預覽，并可執行在線發送。 |

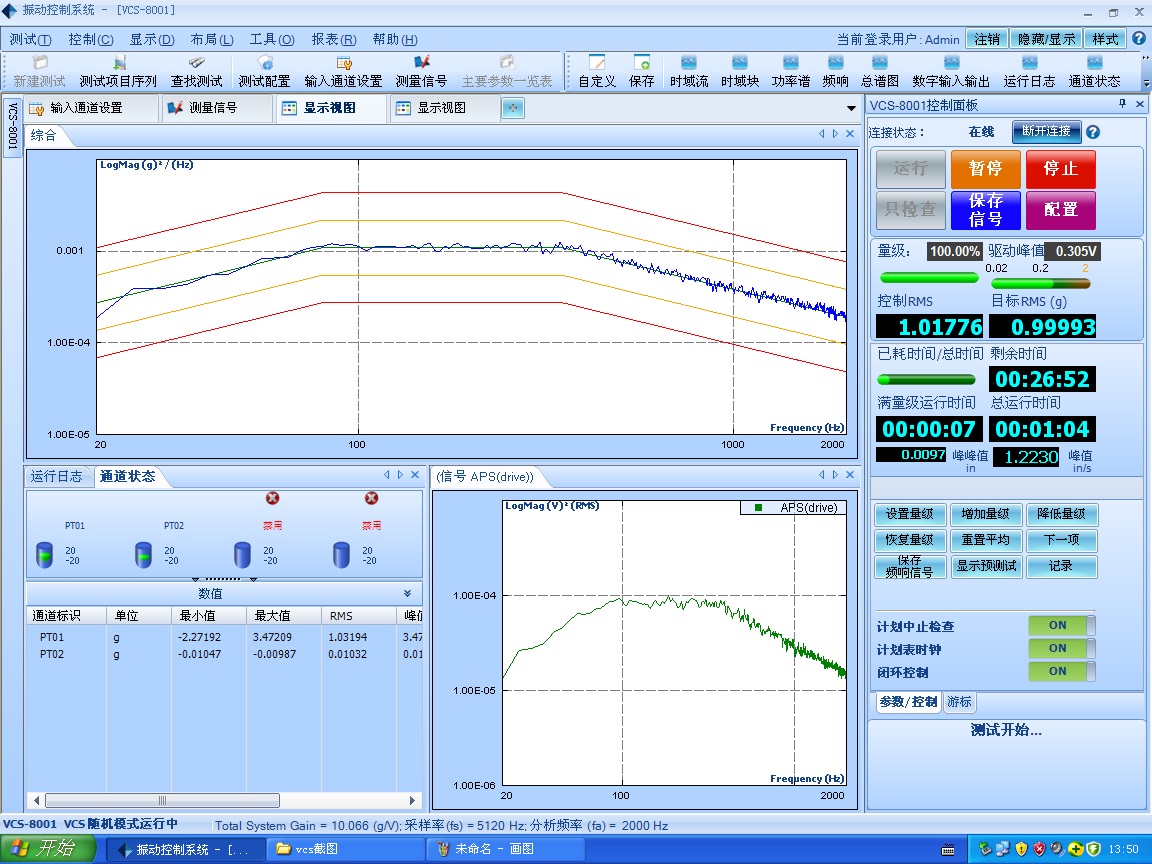

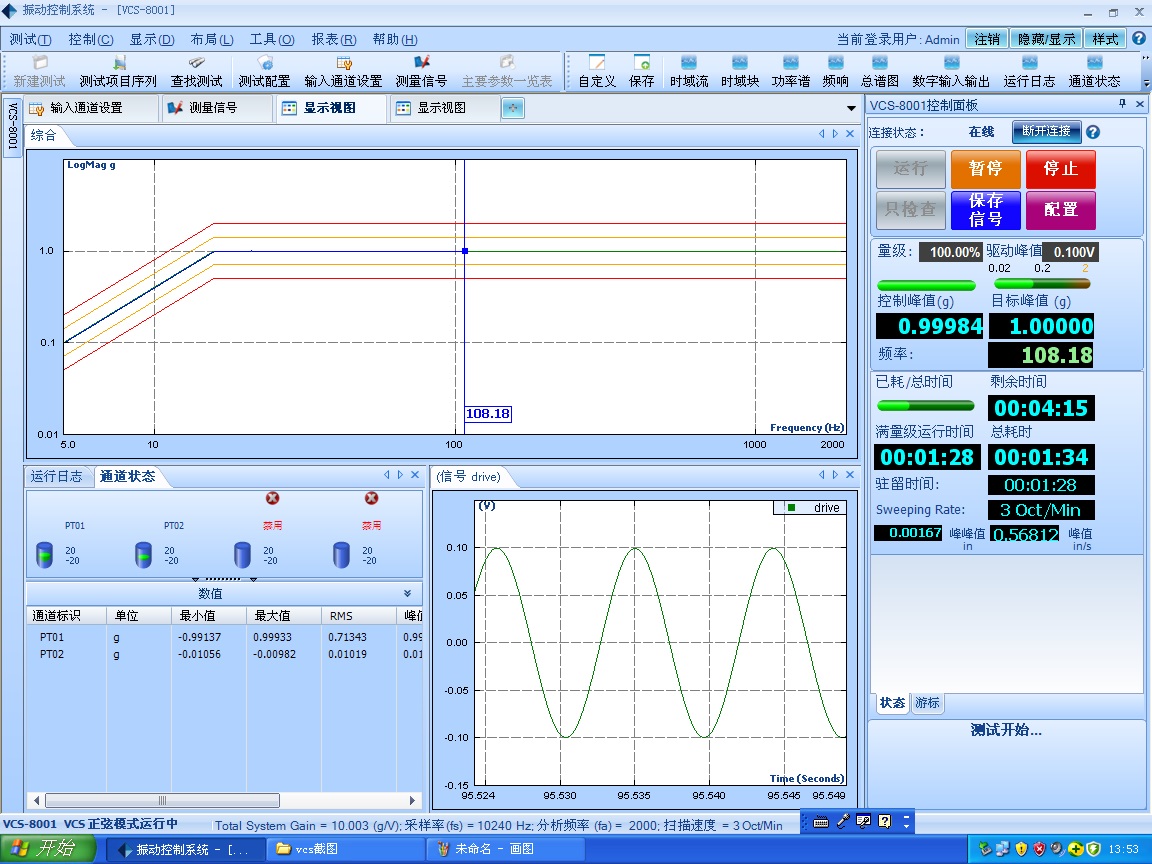

| 7.2、數字振動控制器功能說明 | 隨機控制(Random) 根據用戶自定義的功率譜圖（由目標譜編輯器制定），隨機控制采用傳遞函數均衡方法，連續輸出高斯隨機信號，快速執行實時精確的多通道閉環控制，內置的自適應控制算法可對系統的非線性、共振頻率以及載荷變化做出迅速反應。 頻率范圍：0~4800Hz，可擴展到18750Hz 分辨率： 100，200，400，800，1600，3200譜線 控制功態范圍：>90dB 控制策略：單通道控制、加權平均、最大值、最小值  正弦控制(Sine) Sine提供模擬質量的正弦和正弦掃頻信號，并對正弦波形幅值進行控制。可設置駐留量級、駐留頻率，并通過設置時間或正弦信號周期數來確定駐留持續時間。 頻率范圍：1Hz~5000Hz，可擴展至10000Hz 閉環時間：5 ms 諧波失真度：<-100dB 掃頻模式：線性掃頻0~6000 Hz/min 對數掃頻0~100 Oct/min 掃頻方向：向上、向下掃頻 掃頻持續時間：可設定為掃頻次數、時間 |
 典型沖擊(Classical Shock) 采用傳遞函數均衡方法，支持半正弦、鐘形波、矩形波、梯形波、前峰鋸齒波、后峰鋸齒波、三角波。用戶也可根據需要輸入脈沖峰值。脈沖持續時間從0.5到3,000mS 最大分析頻寬18750Hz 幀 大 小：最大16384 滿足標準：MIL-STD-810（美軍標）、ISO標準、用戶自定義中斷控制限值。  |
四、用戶安裝準備要求
（一）安裝條件
1、系統供電的三相動力電源
頻率： 50Hz
線、線電壓值： 380V
電壓波動范圍： ＜10%
2、用戶配有振動臺系統獨立使用的三相隔離電源總開關
整套系統最大輸出功率8KVA
（二）使用環境條件檢查
1、溫度范圍：0℃～40℃；
2、濕度范圍：0-90%，不結露
3、安裝地點地面平坦，周圍無腐蝕氣體、少塵，最好帶有空調。
4、若需要制作地基，由賣方提供專業地基圖。
（三）地線
振動試驗系統必須配有實驗室專用的地線。
地線接地電阻小于4Ω。
（四）吊裝條件檢查
用戶應準備好相應的吊具、叉車。
九、售后服務計劃與承諾
1. 質量保證
整個系統具有1年 的質量保證期，質保期從最終驗收結果簽署之日算起。
振動臺設計制造符合ISO5344國際標準和JJG948-1999國家鑒定規程。并且滿足GB/T13310-91、GB2423、10-95、JJG948-1999、IEC68-2-6(FC)標準的相關要求。
設備所有零、部件和各種儀器、儀表的計量單位采用國際單位SI標準。
2. 安裝、調試
我公司將負責在用戶現場安裝、調試設備并交付使用，自帶必要的專用工具，安裝、調試及所派人員的一切費用由我公司承擔。
設備驗收在用戶現場安裝、調試完成后進行。
我公司將安排不定期的用戶回訪，提供全方面的服務。
3. 培訓
我公司提供設備的技術培訓，在設備調試過程中對用戶進行現場培訓，對用戶使用人員進行技術講解，操作指導，直至受培訓人員完全掌握。
4. 售后服務
在設備保修期結束以后運行過程中，供貨商有義務提供技術支持及售后服務。在設備投入使用過程中，如果出現任何故障，供方在接到使用方需要維修的通知后，保證在8h內作出響應，48h內趕到設備現場進行維修。
本方案并不代表我們的最終結果，我們將根據您的需要，提供能更完善的服務。真誠歡迎你們與我們的進一步溝通，以便我們能為您提供更好的服務。
